加工最大直徑 |
 |
φ20mm / φ23mm(選配) |
| 加工最大長度 |
 |
55mm | |
| 加 工 能 力 |
 |
||
| C 軸 功 能 |
 |
主軸 | |
| 一、斯大走心機SB-20JtypeAN采用傾斜型燕尾槽導軌構造，這樣切削點近接處X、Y軸構成放射狀，機械剛性提高，還由于滾珠絲桿中心所通過的Y軸導軌是平行的直線與切削點構成近接(右圖a1)，減少切削抵抗力矩的負重，使X軸、Z軸方向的刀架臺剛性提高，由于這個斯大自豪的具有專利的刀架臺構造，實行了刀具壽命延長和長時間連續加工時的穩定精度。 |
 |
||
| 二、斯大走心機SB-20JtypeAN采用高剛性的"主軸筒滑動導向面構造"無導套結構，在滑動導向面上支持切削力，實現主軸臺的高剛性化。 |
 |
||
| 三、斯大走心機SR-20JtypeAN力求縮短剩余材料，由于加工位置接近材料夾持位置，所剩尾料可控制在有導套尾料長度1/3，極大地推動了材料成本的降低；同時采用滾珠絲桿全軸的集中加油及密封帶型主 |
 |
||
| 四、斯大走心機SB-20JtypeAN響應市場對3軸機型需求的節奏，最能夠滿足用戶所需要的必要功能、要求精度的同時，制造出最具有性價格比的3軸機型，標準采用三菱M70V系統，主軸標準具備了C軸控制功能，同時可根據工件需要選配主軸夾頭SR23型，最大加工直徑達φ23mm。 | |||

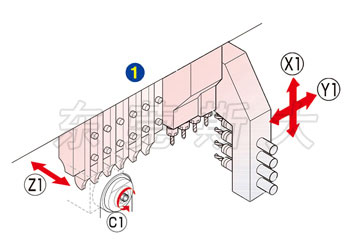

| 刀架臺運動圖 |
|
刀架臺結構種類 |
刀具參數 |
|
|
|
① |
橫向鉆孔單元4軸型 |
車刀(□12mm) |
6把 |
|
② |
排刀座4把型 |
車刀(□12mm) |
6把 |
|
| 項目 | SB-20J type AN | ||
| 橫向鉆孔單元4軸型 | 排刀座4把型 | ||
| 最 大 加 工 直 徑 | φ20mm / φ23mm(選配) | ||
| 主 軸 箱 最 大 行 程 | 55mm | ||
| 車 刀 把 數 |
6把（□12mm） 7把（□10mm） |
6把（□12mm）/7把（□10mm） 4把（□12mm） |
|
| 4 軸 套 筒 座 | 刀 具 把 數 | 正面加工固定刀具4把 | |
| 最 大 鉆 孔 能 力 | φ10mm | ||
| 最 大 切 削 攻 絲 能 力 | M8XP1.25 | ||
| 動 力 刀 具 | 刀 具 把 數 | 4把 | — |
| 最 大 鉆 孔 能 力 | φ7mm | — | |
| 最 大 切 削 攻 絲 能 力 | M6XP1.0 | — | |
| 最 大 轉 速 | max.8,000min-1 | — | |
| 電 機 | 0.75kw(連續) /1.0kw(200秒/30%ED) | ||
| 速 進 給 速 度 | 35m/min(X1,Y1,Z1) | ||
| 主 軸 分 度 | C軸控制 | ||
| 主 軸 轉 速 | max.10,000min-1 | ||
| 主 軸 電 機 | 2.2kw(連續) / 3.7kw(15分/25%ED) | ||
| 切 削 油 箱 容 量 | 180L | ||
| 機 械 尺 寸（長 X 寬 X 高） | 2,070 X 1,177X 1,760mm | ||
| 主 軸 芯 高 | 1,050mm | ||
| 機 械 重 量 | 1,550kg | ||
| 電 器 設 備 功 率 | 2.4KVA | ||
