斯大機械 > STAR走心機 >

STAR走心機

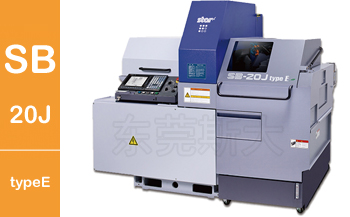

日本斯大STAR數控走心機床SB-20JtypeE

加工最大直徑

Diameter φ20mm / φ23mm(選配)
加工最大長度 Length 205mm
加  工  能  力
C   軸  功  能 C Axis 主軸 + 副主軸

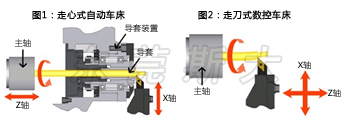

    一、斯大走心機SB-20JtypeE采用前端導套扶持,后端主軸箱夾持材料移動結構,因刀具始終緊挨著導套進行加工,當加工長尺寸零部件時,這種結構即可抑制材料的撓性,實現高精度復合加工。

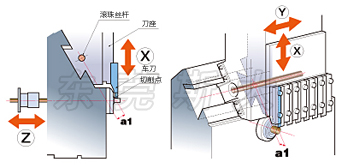

    二、斯大走心機SB-20JtypeE采用傾斜型燕尾槽導軌構造,這樣切削點近接處X、Y軸構成放射狀,機械剛性提高,還由于滾珠絲桿中心所通過的Y軸導軌是平行的直線與切削點構成近接(右圖a1),減少切削抵抗力矩的負重,使X軸、Z軸方向的刀架臺剛性提高,由于這個斯大自豪的具有專利的刀架臺構造,實行了刀具壽命延長和長時間連續加工時的穩定精度。
    三、斯大走心機SB-20JtypeE響應時代需求的節奏,最能夠滿足用戶所需要的必要功能、要求精度的同時,制造出最具有性價格比的5軸機型,標準采用三菱M70V系統,主軸與副主軸標準都具備了C軸控制功能,同時可根據工件需要選配主軸、副軸夾頭SR23型,最大加工直徑達φ23mm。

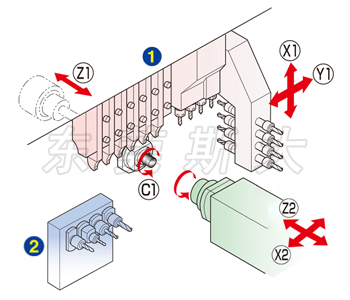

刀架臺運動圖



刀架臺結構種類

刀具參數

橫向鉆孔單元4
刃物臺

車刀(□12mm)
車刀(□10mm)
正面固定工具
回轉工具

6把
7把
4把
4把

背面4軸單元
刃物臺

背面加工工具
固定工具

4把







項目 SB-20J type E
最   大   加   工   直   徑 φ20mm
主  軸  箱  最  大  行  程 205mm
車  刀   把  數 6把(□12mm)/ 7把(□10mm)
4 軸 套 筒 座 刀  具  把  數 正面加工固定刀具4把
背面加工固定刀具4把
最  大  鉆  孔  能   力 φ10mm
最  大  切  削  攻  絲  能  力 M8XP1.25
動  力  刀  具 刀  具  把  數 4把(ER16)
最  大  鉆  孔  能  力 φ7mm
最  大  切  削  攻  絲  能  力 M6XP1.25
動  力  刀  具  轉  速 max.8,000min-1
動  力  刀  具  電  機 0.75kw(連續) / 1.0kw(200秒/30%ED)
速 進 給 速 度 35m/min(X1,Y1,Z1,X2,Z2)
主 軸 分 度 C軸控制
主 軸 轉 速 max.10,000min-1
副  主  軸  電  機 2.2kw(連續) / 3.7kw(10分/25%ED)
切  削 油  箱  容 量 190L
機 械 尺 寸(長 X 寬 X 高) 2,070 X  1,177 X  1,760mm
主 軸 芯 高 1,060mm
機 械 重 量 1,700kg
電 器 設 備 功 率 3.2KVA
A 特 性 噪 音 水 準 74dB




項目 SB-20R type G
最   大   夾   持   直   徑 φ20mm
最  大  接  取  制  品  長 80mm
最  大  制  品  突  出  長 30mm
背  面  4  軸  單  元 刀     具     把     數 4把
最  大  鉆  孔  能 力 φ8mm
最  大  攻  絲  能 力 M6XP1.0
副  主  軸  分  度 C軸控制
副  主  軸  轉  速 max.8,000min-1
副  主  軸  轉  速  控  制 AC主軸電機控制
副  主  軸  電  機 0.75kw(連續) / 1.0kw(15分/40%ED)
